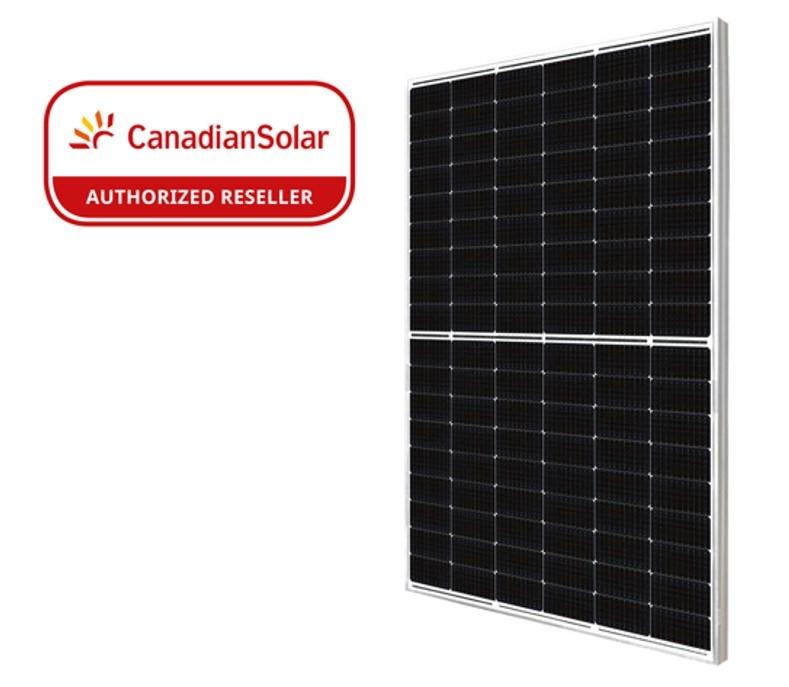

CANADIAN SOLAR 405W

CERTIFICADOS DEL SISTEMA DE GESTIÓN*
ISO 9001:2015 / Sistemas de gestión de la calidad
ISO 14001:2015 / Normas para sistemas de gestión del medio ambiente
ISO 45001:2018 / Normas internacionales de seguridad y salud laboral
CERTIFICADOS DE PRODUCTO*
IEC 61215/IEC 61730/CE/INMETRO/MCS/UKCA
UL 61730/IEC 61701/IEC 62716/IEC 60068-2-68
UNI 9177 Reacción al fuego: Clase 1/Take-e-way
DATOS ELÉCTRICOS, STC*
CS6R 395MS400MS405MS410MS415MS420MS
Máx. potencia nominal (Pmax) 395 W 400 W 405 W 410 W 415 W 420 W
Tensión en punto de máxima
potencia (Vmp) 30,6 V 30,8 V 31,0 V 31,2 V 31,4 V 31,6 V
Corriente en punto de máxima
potencia (Imp) 12,91 A12,99 A13,07 A13,15 A13,23 A13,31 A
Tensión de circuito abierto (Voc) 36,6 V 36,8 V 37,0 V 37,2 V 37,4 V 37,6 V
Corriente de cortocircuito (Isc) 13,77 A13,85 A13,93 A14,01 A14,09 A14,17 A
Eficiencia del módulo 20,2 ,5 ,7 ,0 ,3 ,5 %
Temperatura de funcionamiento-40 °C ~ +85 °C
Máx. tensión de sistema 1500 V (IEC/UL) o 1000 V (IEC/UL)
Reacción del módulo al fuego TIPO 1 (UL 61730 1500 V) o TIPO 2
(UL 61730 1000 V) o CLASE C (IEC 61730)
Calibre máx. de fusible 25 A
Clasificación de aplicación Clase A
Tolerancia de potencia 0 ~ + 10 W
* Bajo Condiciones Estándar de Medida (STC): irradiancia de 1000 W/m2, distribución espectral
AM 1,5 y temperatura de célula de 25 °C.
DATOS ELÉCTRICOS, NMOT*
CS6R 395MS400MS405MS410MS415MS420MS
Máx. potencia nominal (Pmax) 296 W 300 W 304 W 307 W 311 W 315 W
Tensión en punto de máxima
potencia (Vmp) 28,7 V 28,9 V 29,1 V 29,2 V 29,4 V 29,6 V
Corriente en punto de máxima
potencia (Imp) 10,33 A10,39 A10,45 A10,52 A10,58 A10,65 A
Tensión de circuito abierto (Voc) 34,6 V 34,8 V 35,0 V 35,1 V 35,3 V 35,5 V
Corriente de cortocircuito (Isc) 11,09 A11,15 A11,21 A11,28 A11,34 A11,41 A
*Bajo Temperatura de Operación Nominal de Módulo (NMOT), irradiancia de 800 W/m2 , distribución
DATOS MECÁNICOS
Especificaciones Datos
Tipo de célula Monocristalina
Configuración
de células 108 [2 x (9 x 6) ]
Dimensiones 1722 ˣ 1134 ˣ 30 mm
Peso 21,3 kg
Parte frontal 3,2 mm vidrio templado con
revestimiento antirreflectante
Marco Aleación de aluminio anodizado,
Caja de conexión IP68, 3 diodos de derivación
Cable 4 mm2 (IEC), 12 AWG (UL)
Conector T6 o MC4 o MC4-EVO2
Longitud del cable
(incluido el conector)
En vertical: 410 mm (+) / 290 mm (-);
en horizontal: 1100 mm*
Por palé 35 unidades
Por contenedor
(40' HQ) 910 unidades
*Para información detallada, póngase en contacto con sus representantes
técnicos y de ventas locales de Canadian Solar.
14
13
12
11
10
9
8
7
6
5
4
3
2
1
0
5 10 15 20 25 30 35 40 45 50 55 60 5 10 15 20 25 30 35 40 45 50 55 60
Sección transversal
del marco A-A 14
13
12
11
10
9
8
7
6
5
4
3
2
1
0
DATOS ELÉCTRICOS, STC*
CS6R 395MS400MS405MS410MS415MS420MS
Máx. potencia nominal (Pmax) 395 W 400 W 405 W 410 W 415 W 420 W
Tensión en punto de máxima
potencia (Vmp) 30,6 V 30,8 V 31,0 V 31,2 V 31,4 V 31,6 V
Corriente en punto de máxima
potencia (Imp) 12,91 A12,99 A13,07 A13,15 A13,23 A13,31 A
Tensión de circuito abierto (Voc) 36,6 V 36,8 V 37,0 V 37,2 V 37,4 V 37,6 V
Corriente de cortocircuito (Isc) 13,77 A13,85 A13,93 A14,01 A14,09 A14,17 A
Eficiencia del módulo 20,2 ,5 ,7 ,0 ,3 ,5 %
Temperatura de funcionamiento-40 °C ~ +85 °C
Máx. tensión de sistema 1500 V (IEC/UL) o 1000 V (IEC/UL)
Reacción del módulo al fuego TIPO 1 (UL 61730 1500 V) o TIPO 2
(UL 61730 1000 V) o CLASE C (IEC 61730)
Calibre máx. de fusible 25 A
Clasificación de aplicación Clase A
Tolerancia de potencia 0 ~ + 10 W
* Bajo Condiciones Estándar de Medida (STC): irradiancia de 1000 W/m2, distribución espectral
AM 1,5 y temperatura de célula de 25 °C.
DATOS ELÉCTRICOS, NMOT*
CS6R 395MS400MS405MS410MS415MS420MS
Máx. potencia nominal (Pmax) 296 W 300 W 304 W 307 W 311 W 315 W
Tensión en punto de máxima
potencia (Vmp) 28,7 V 28,9 V 29,1 V 29,2 V 29,4 V 29,6 V
Corriente en punto de máxima
potencia (Imp) 10,33 A10,39 A10,45 A10,52 A10,58 A10,65 A
Tensión de circuito abierto (Voc) 34,6 V 34,8 V 35,0 V 35,1 V 35,3 V 35,5 V
Corriente de cortocircuito (Isc) 11,09 A11,15 A11,21 A11,28 A11,34 A11,41 A
*Bajo Temperatura de Operación Nominal de Módulo (NMOT), irradiancia de 800 W/m2 , distribución
espectral AM 1,5, temperatura ambiente de 20 °C y velocidad del viento de 1 m/s.
Junio de 2022. Todos los derechos reservados. Hoja de datos del producto módulo fotovoltaico V1.9_ES
CARACTERÍSTICAS DE TEMPERATURA
Especificaciones Datos
Coeficiente de temperatura (Pmax)-0,34 %/°C
Coeficiente de temperatura (Voc)-0,26 %/°C
Coeficiente de temperatura (Isc) 0,05 %/°C
Temperatura de funcionamiento
de módulo nominal 41 ± 3 °C
*Las especificaciones y características principales descritas en esta ficha técnica pueden ser
ligeramente distintas. Debido a la constante innovación, investigación y mejora de los productos,
CSI Solar Co., Ltd. se reserva el derecho a ajustar la información aquí descrita en cualquier
momento, sin previo aviso.
Precaución: Solo para uso profesional. La instalación y manipulación de módulos fotovoltaicos
requiere capacitación profesional y solo debe ser realizada por profesionales cualificados. Lea las
instrucciones de seguridad e instalación antes de utilizar los módulos. La traducción al castellano
es sólo a efectos de cortesía. En caso que exista cualquier incoherencia o conflicto entre esta
versión y la versión en lengua inglesa, esta última prevalecerá sobre cualquier otra.
