KIT BOMBEO SOLAR 2CV-6000L/H

Este kit es ideal para entornos agrícolas y ganaderos donde la red de distribución eléctrica se encuentra demasiado lejos y el coste de su instalación la hace inviable. También es idóneo para instalaciones donde un grupo electrógeno suministra la energía, siendo este un equipo incomodo por su mantenimiento y carga de combustible.

El kit nos proporcionara de manera eficiente y renovable una media de 7 horas de riego en verano y 3 en invierno de manera gratuita la energía proporcionada por los modulos fotovoltaicos moverá nuestro motor  y elevara el agua para cubrir las necesidades de riego dando una rentabilidad añadida al cultivo o infraestructura ganadera

TODOS NUESTROS KITS SE SUMINISTRAN CON INSTALACION INCLUIDA

Este kit esta diseñado con criterios estándar de montaje e instalación. El montaje de los modulos fotovoltaicos se ejecutara en cubiertas inclinadas de teja o chapa, en montaje COPLANAR, con una orientación sur, sin sombras ni obstáculos y donde sean accesibles medios mecánicos de elevación. La altura máxima para el acceso a la cubierta será de 3 metros.

Para todos nuestros kits se realizara un estudio previo por un técnico para verificar la viabilidad de la instalación y que cumpla con nuestros criterios estándar para dicho kit, de no ser así se realizara un estudio personalizado a cada caso.

Para finalizar el proceso previo al montaje se emitirá presupuesto y contrato de ejecución de trabajos

DESCRIPCION LE KIT:

7 modulos fotovoltaicos Canadian solar de 550wp proporcionara la tensión adecuada a un variador de velocidad Fuji Electric FRENIC -Ace de 2cv de potencia especifico para bombeo solar, el cual de manera instantánea y eficaz a través de su sistema MPPT regulara la velocidad del motor en función de la potencia que suministre el campo fotovoltaico proporcionando un flujo continuo de agua con un caudal  a su máxima potencia de 7 horas en verano y 3 en invierno

Los modulos fotovoltaicos se colocaran sobre estructura estandar de aluminio en montaje inclinado a 30º de inclinacion sobre cubierta plana de hormigon

Componentes del kit solar

7 panel solar 550w Monocristalino CANADIAN SOLAR: Panel  solar de 550w Monocristalino Perc de célula partida. Un panel de última generación con un 20,4% de eficiencia en el módulo y las ventajas de la tecnología de célula partida en la gestión de sombreados parciales y mejora en la disipación de temperaturas.

1Variador de frecuencia 1.5 kW / 230V – Fuji. El variador de frecuencia FRENIC-ACE de Fuji para bombeo solar es una solución económica que maximiza el rendimiento (y el caudal de agua obtenido), utilizando como fuente de energía los paneles solares. Este variador de frecuencia gestiona la corriente continua de los módulos fotovoltaicos en corriente alterna que envía a la bomba

1 Motor y bomba sumergible.

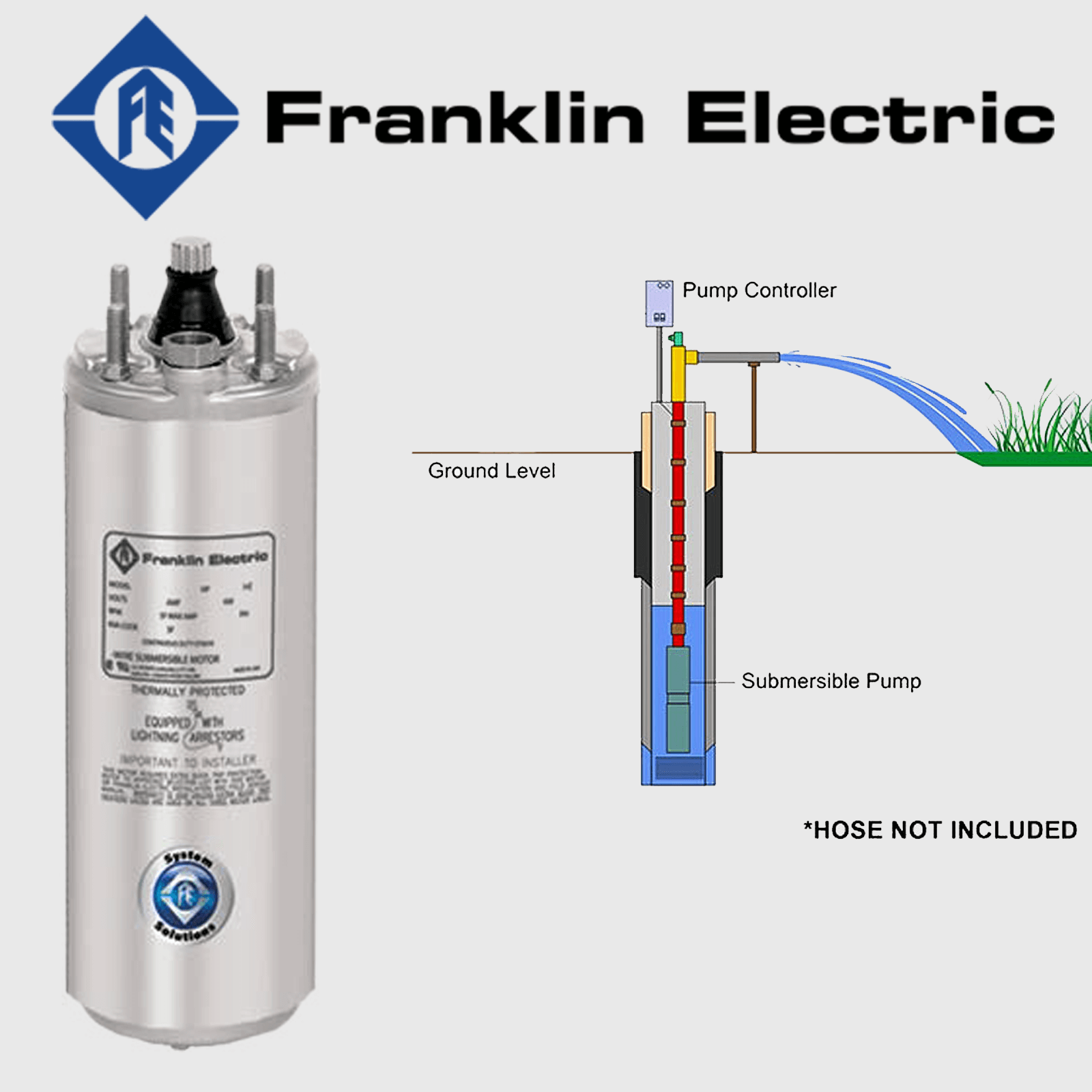

MOTOR 4” FRANKLIN 1,5kw/ 230v trifasica

Motores 4″ sumergibles encapsulados, certificados para la normativa ISO 9001/14001. Aptos para la instalación en pozos de 4″.

 Estátor sellado herméticamente.
Alta eficiencia eléctrica.
Conector sustituible.
Cable motor de acuerdo con las normativas de regulación de agua para uso de boca (VDE / ACS / KW).
Líquido refrigerante no contaminante.

Características motor Franklin:

• Diseño eléctrico de alta eficiencia.
• Camisa en AISI 316 para potencias de hasta 3 Kw, resto AISI 304.
• Máxima profundidad de inmersión: 150 mts
• Número máximo de arranques permitidos: 20 a la hora.
• Flujo mínimo de refrigeración requerido: 0.08 m/s
• Posición de funcionamiento estándar: vertical/horizontal.

Bomba Sumergible Rovatti 4ES6

Descripción

2 kit de estructura para soporte coplanar Sunfer 01V04, está diseñado para la fijación en montaje coplanar de paneles solares fotovoltaicos en tejado inclinado de teja. Le recordamos que para otro tipo de cubiertas, en EVE, tenemos otros kit Sunfer específicos, como para panel sándwich, cubiertas de chapa, o al suelo. La colocación del panel será en vertical y admite paneles de 60 y 72 células y que tenga unas medidas máximas de 2279 x 1150 mm, así como un ancho entre 30 y 45 mm .El sistema va atornillado al hormigón/madera a través de un tornillo doble rosca con arandela de sellado, hecho de acero inoxidable (A2-70).

1 Montaje mecánico e instalación eléctrica del kit: Montaje de estructura y modulos fotovoltaicos, instalación de cableado solar y toma de tierra de estructura, cableado bajo tubo de poliamida hasta cuadro de protecciones de corriente continua el cual dispondrá de protección para una sola linea en corriente continua, colocación de variador en armario estanco , conexionado y puesta en marcha, colocación  de protección de corriente alterna el cual dispondrá de una protección magnetotérmica y otra protección diferencial, se instalara una linea de alimentación para la bomba sumergible

No incluye tuberia ni elementos hidraulicos
